| Общее | ||
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | 8, 10, 15, 20, 30, 40 kW | |
| Внешнее параллельное соединение | До 4 блоков с технологией HotSync | |
| Внутреннее резервирование | До 20 кВт с технологией HotSync | |
| Эффективность в режиме двойного преобразования | До 96,0% | |
| Эффективность с технологией Energy Saver System (ESS)1 > 99% | До 98,8% | |
| Топология ИБП | Двойное преобразование | |
| Классификация производительности ИБП | VFI-SS-111 | |
| Класс защиты | IP23 | |
| Стандартный цвет ИБП | Серый; RAL 7035 | |
| Диапазон температуры окружающей среды | 0°C to 45°C | |
| Высота (макс) | 1 000 м над уровнем моря при +40 °C | |
| Диапазон температуры окружающей среды | 0°C to 45°C | |
| Акустический шум на расстоянии 1 м, при температуре окружающей среды 25 °C, без трансформаторов |
< 60 дБА в режиме двойного преобразования < 47 дБА в режиме ESS |
|
| Обычное время ремонта | < 8 мин. (силовой модуль) / < 15 мин. (ИБП) | |
| Соответствие директивам ЕС по опасным веществам и утилизации оборудования (RoHS/WEEE) | Да | |
| Вход | ||
|
Номинальное напряжение Входное напряжение с внутренними трансформаторами |
380 V, 400 V, 415 V 208 V - 690 V |
|
| Диапазон значений входной частоты | 40-72 Hz | |
| Вход |
3 фазы + N + PE (3 фазы + защитное заземление с входным трансформатором) |
|
| Коэффициент входной мощности | 0.99 | |
| Вход THDI 100 % линейная нагрузка | < 3% | |
| Возможность плавного пуска | Да | |
| Внутренняя защита от обратных токов | Да, для линий выпрямителя и байпаса | |
| Выход | ||
| Выходное соединение | 3ph+N+PE / 3ph+PE | |
|
Номинальное выходное напряжение Выходное напряжение с внутренними трансформаторами |
380 V, 400 V, 415 V 208 V - 690 V |
|
| Выходная частота | 50 Гц / 60 Гц (возможность настройки) | |
| Output UTHD | < 1,5% (100% линейная нагрузка), < 3,5% (100% нелинейная нагрузка) | |
| Перегрузка инвертора | 10 мин. 100-110%; 30 с. 110-125%; 10 с. 125-150%; 300 мс > 150%. | |
| Допустимая перегрузка при работе на байпасе | Continuous < 125% load, 20 ms 1000% load | |
| К.з. способность при номинальном напряжении | До 144 A / 300 мс | |
| Коэффициент выходной мощности | 1.0 | |
| Допустимый коэффициент нагрузки | 0,8 запаздывающий – 0,8 опережающий | |
| Аккумулятор | ||
| Тип батареи | VRLA, Li-Ion, NiCd, суперконденсаторы Eaton | |
| Номинальное напряжение аккумулятора | 336 V - 480 V | |
| Макс. ток зарядки |
Нагрузка ≤80%: До 50 А (с возможностью настройки) Нагрузка >80% До 30 А (с возможностью настройки) |
|
| Charging method | ABM technology or Float | |
| Функция ускоренного заряда | Да | |
| Температурная компенсация | Да | |
| Функция запуска от аккумулятора Есть | Да | |
| Дополнительные принадлежности | ||
| Внутренние трансформаторы; Комплект для единого ввода питания; Отслеживание токов замыкания на землю; 24 В аварийное отключение питания (EPO); Индивидуальные настройки напряжения системы и аккумуляторов; Выбор цветового исполнения | ||
| Коммуникации | ||
| Minislot | 2 разъема для Web/SNMP, ModBus/Jbus и Industrial relay | |
| Стандартные порты подключения | Устройства USB и Host USB, сервисный порт RS-232, релейный выход, входы для 5 аварийных сигналов, 1 релейный выход с выделенным EPO | |
| Соответствие стандартам | ||
| Безопасность (сертификация CB) | IEC 62040-1 | |
| EMC | IEC 62040-2 | |
| Performance | IEC 62040-3 | |
| RoHS | Директива ЕС по низковольтному оборудованию 2014/35/EU | |
| WEEE | Директива ЕС по низковольтному оборудованию 2012/19/EU | |
| Экологические аспекты - требования и отчетность | IEC 62040-4, EN 50581 | |

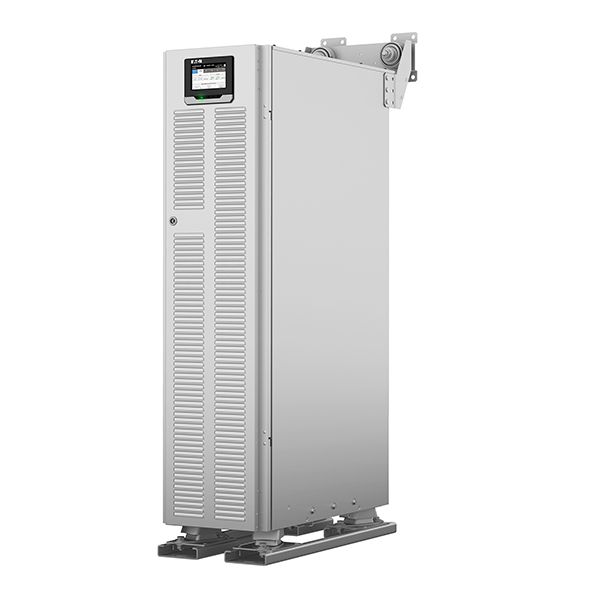

ИБП Eaton 93PS Marine
Мощность: 8-40 kW Структура: Модульный 3-фазный ИБП с модулями Hot Swap (с возможностью горячей замены), разработанный специально для применения на морских судах Сертификация: Отчет о классификационном освидетельствовании по запросу
АРТИКУЛ
t.11.41
Номинальная мощность, кВА
8, 10, 15, 20, 30, 40
Номинальная мощность, кВт
8, 10, 15, 20, 30, 40
Топология
Online (двойного преобразования)
Конфигурация
Модульный
Номинальное напряжение
380-415 В, с трансформатором 208-690 В
Частота
50/60 Гц
Бренд
Eaton
